Qu'est-ce qu'un câble adaptateur high level (HLAK) ? Brancher un caisson de basse actif sans couper
Un câble adaptateur high level (HLAK) dérive le signal haut-parleur de votre autoradio d'origine et l'envoie plug & play vers l'entrée high level d'un caisson de basse actif — sans couper ni souder. Découvrez le rôle d'un HLAK, quand l'utiliser et quelle version convient à votre voiture.
Réponse courte : un câble adaptateur high level (HLAK) est un câble plug & play qui s'intercale entre le faisceau d'origine et l'autoradio d'origine. Le câble dérive le signal haut-parleur (high level) et l'achemine via un connecteur Molex 4-PIN directement vers l'entrée high level d'un caisson de basse actif. Aucun besoin de couper, dénuder ou souder le câblage d'origine — et tout peut être démonté ultérieurement sans laisser de traces.
Dans cet article, vous découvrirez ce qu'est exactement un HLAK, quand l'utiliser, pour quels véhicules et systèmes audio il est adapté, et comment brancher un caisson de basse actif sur votre autoradio d'origine en quelques étapes grâce au HLAK-005.
Qu'est-ce qu'un câble adaptateur high level (HLAK) ?
Un câble adaptateur high level est un câble de dérivation respectueux de votre véhicule pour le signal des haut-parleurs. Alors qu'un autoradio de seconde monte dispose généralement de sorties RCA (low level) pour piloter un amplificateur ou un caisson de basse, un autoradio d'origine en est dépourvu. Le seul signal audio disponible est le signal amplifié qui alimente les haut-parleurs de portières : le signal high level (également appelé niveau haut-parleur).

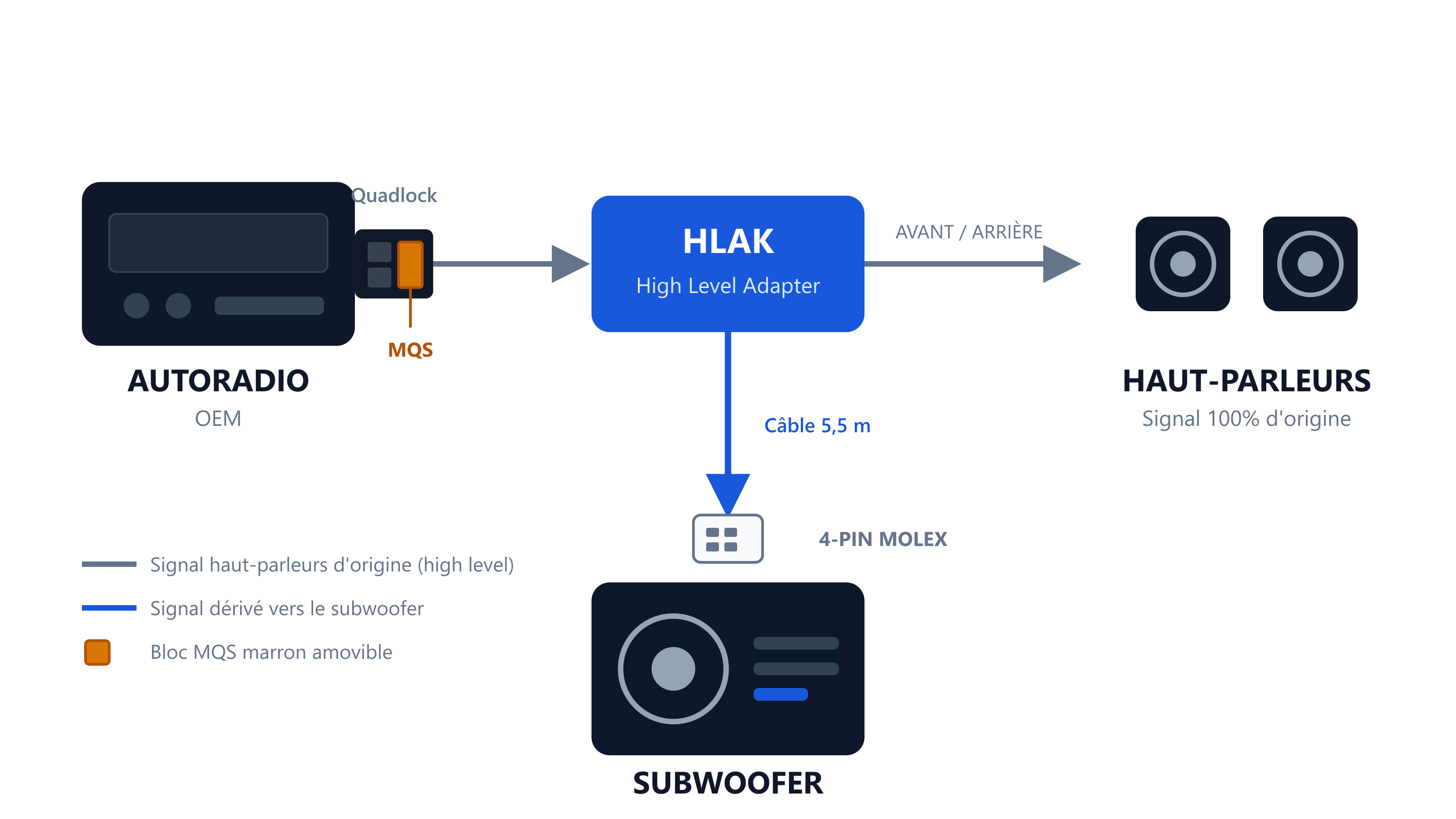

Le HLAK rend précisément ce signal accessible. Le câble se clipse entre les connecteurs existants de l'autoradio, relaie le signal haut-parleur d'origine et en envoie une copie vers une connexion Molex 4-PIN. Vous y branchez ensuite un caisson de basse actif avec entrée high level. L'autoradio d'origine, les haut-parleurs et les commandes au volant continuent de fonctionner exactement comme avant.
High level vs. low level (RCA) : quelle est la différence ?
Le low level (RCA/cinch) est un signal de ligne faible provenant directement d'un préamplificateur — on le trouve sur les autoradios de seconde monte, les DSP et les amplificateurs. Le high level est le signal déjà amplifié qu'un autoradio envoie aux haut-parleurs. Les caissons de basse actifs dotés d'une entrée high level sont précisément conçus pour ce signal : ils le réduisent en interne au niveau ligne et l'utilisent comme source. Ainsi, vous n'avez pas besoin de sorties RCA et l'autoradio d'origine reste en place.
Que fait exactement un HLAK ?
Le HLAK fait trois choses à la fois :
- Relais — le signal haut-parleur d'origine circule sans interruption de l'autoradio vers les haut-parleurs de portières. Le son d'origine reste inchangé.
- Dérivation — le signal de la paire de haut-parleurs choisie (avant ou arrière) est dérivé en parallèle vers le câble de signal fourni.
- Connexion — à l'extrémité du câble de signal se trouve un connecteur Molex 4-PIN qui se branche directement sur l'entrée high level d'un caisson de basse actif.
Comme le signal est de type high level, vous n'avez généralement pas besoin d'un câble remote (fil d'activation) séparé vers l'autoradio : les caissons de basse actifs avec entrée high level s'allument généralement automatiquement dès qu'un signal est détecté et s'éteignent lorsqu'il disparaît. Consultez toujours le manuel de votre caisson de basse à ce sujet.
Quand utiliser un HLAK ?
Un câble adaptateur high level est le choix idéal si vous vous reconnaissez dans l'une de ces situations :
- Vous voulez plus de basses, mais l'autoradio d'origine doit rester en place (véhicule de leasing, youngtimer, ou simplement parce que le système d'origine vous convient).
- Votre autoradio d'origine n'a pas de sorties RCA et vous refusez de couper le câblage d'origine.
- Vous souhaitez brancher un caisson de basse actif (caisson avec amplificateur intégré) sans ajouter d'amplificateur séparé, de DSP ou tirer de nouveaux câbles de haut-parleurs.
- L'installation doit être réversible : on débranche, et la configuration d'origine est restaurée — idéal pour la restitution d'un véhicule de leasing ou la revente.
- Vous voulez un montage propre et rapide : on sort l'autoradio, on intercale le câble, on passe le câble vers le caisson de basse, et c'est prêt.
Vous souhaitez plutôt améliorer l'ensemble de votre système audio au lieu d'ajouter uniquement des basses ? Lisez également notre article sur les amplificateurs plug & play et le guide d'installation T-harness correspondant — la même philosophie, mais pour l'intégralité de vos haut-parleurs.
Pour quels véhicules le HLAK-005 est-il adapté ?
Le HLAK-005 est conçu pour les véhicules équipés d'un connecteur Quadlock à l'arrière de l'autoradio, dans lequel le signal haut-parleur se trouve dans un bloc MQS marron amovible (MQS signifie Micro Quadlock System). Pour le reconnaître : débranchez le connecteur Quadlock de l'autoradio et observez les petits blocs clipsés à l'intérieur — si le bloc marron contenant les fils de haut-parleurs s'y trouve, le HLAK-005 est compatible.
En pratique, cette architecture Quadlock avec MQS se retrouve principalement chez Volkswagen, Audi, SEAT, Škoda et Cupra (le groupe VAG), mais cela s'applique plus largement : chaque véhicule équipé d'un Quadlock contenant ce bloc haut-parleur MQS marron amovible est compatible. Un doute sur votre modèle ? N'hésitez pas à envoyer une photo du connecteur situé derrière votre autoradio à notre service client.
Uniquement pour les systèmes audio de base
Belangrijk : le HLAK-005 (et la dérivation high level en général) fonctionne uniquement avec les systèmes audio de base, où l'autoradio pilote directement les haut-parleurs de portières. Si votre véhicule est équipé d'un système audio premium avec un amplificateur d'origine externe — comme Dynaudio, Bang & Olufsen, BOSE, beats ou Canton —, le signal haut-parleur ne passe pas (entièrement) par le connecteur de l'autoradio et cette dérivation n'est pas la bonne solution. Dans ce cas, contactez-nous pour trouver une solution adaptée.
Choisissez vous-même : dérivation sur les haut-parleurs avant ou arrière
Le HLAK-005 dispose de deux connecteurs de sélection : vous déterminez vous-même si vous dérivez le signal des haut-parleurs avant ou des haut-parleurs arrière. Dans une situation normale, cela ne change rien pour le caisson de basse — le signal musical est identique. Si vous utilisez activement le fader (balance avant/arrière), dérivez le signal de la paire de haut-parleurs que vous laissez active, afin que le caisson de basse s'adapte parfaitement à ce que vous entendez.
Quels caissons de basse actifs pouvez-vous y brancher ?
Le connecteur Molex 4-PIN du HLAK se branche directement sur l'entrée high level de ces caissons de basse actifs, entre autres :
La série EDGE EDBX (10" et 12", avec DSP intégré configurable via une application smartphone) et la série Audison Prima APBX AS2 (8" et 10") sont toutes des caissons de basse actifs avec amplificateur intégré : un seul boîtier, pas besoin d'amplificateur séparé. Découvrez toute notre gamme dans la catégorie caissons de basse actifs. Votre caisson de basse ne figure pas dans la liste mais possède une entrée high level Molex 4-PIN ? Le HLAK fonctionnera tout aussi bien.
Bon à savoir : le HLAK fournit le signal. Un caisson de basse actif nécessite également une alimentation (+12V et masse) — vérifiez sur la fiche produit de votre caisson de basse si un kit de câblage d'alimentation est inclus.
De quel HLAK avez-vous besoin ? HLAK-001 vs HLAK-002 vs HLAK-005
Chaque véhicule n'a pas le même connecteur derrière l'autoradio. C'est pourquoi il existe plusieurs versions de HLAK :
Votre véhicule n'est pas équipé de Quadlock ou d'ISO, ou vous voulez être sûr de choisir le bon câble ? Il existe des dizaines de câbles HLAK spécifiques aux véhicules — notamment pour Volvo, Ford, Toyota, Hyundai, Kia, Nissan, Honda, Mazda, Mercedes-Benz, BMW, Opel, Peugeot, Citroën, Renault et bien d'autres. Retrouvez l'aperçu complet dans la catégorie câbles high level plug & play ou recherchez votre véhicule via les mises à niveau par marque et modèle.
Brancher un caisson de basse actif avec le HLAK-005 : guide étape par étape
L'installation a été volontairement simplifiée et se réalise en général en une demi-heure à une heure pour la plupart des véhicules :
- Accéder à l'autoradio. Retirez l'autoradio d'origine ou l'écran d'infodivertissement du tableau de bord (selon le modèle, vous aurez besoin de clés de déverrouillage ou d'un outil de démontage de garniture) et débranchez le connecteur Quadlock.
- Transférer le bloc MQS marron. Déclipsez le bloc haut-parleur marron du connecteur Quadlock et clipsez-le du côté véhicule du HLAK-005.
- Repositionner le bloc HLAK. Clipsez le bloc marron du HLAK-005 dans l'emplacement libéré du connecteur Quadlock et rebranchez le Quadlock à l'arrière de l'autoradio.
- Choisir avant ou arrière. Raccordez le connecteur de sélection pour les haut-parleurs avant ou arrière, selon l'endroit où vous souhaitez dériver le signal.
- Passer le câble vers le caisson de basse. Dissimulez soigneusement le long câble de signal le long des seuils de porte ou sous la moquette vers l'emplacement du caisson de basse (sous le siège ou dans le coffre) et branchez le connecteur Molex 4-PIN dans l'entrée high level du caisson.
- Brancher l'alimentation et tester. Raccordez l'alimentation du caisson de basse actif conformément au manuel, allumez l'autoradio et vérifiez que le caisson s'active et diffuse du son. Ajustez ensuite tranquillement le filtre crossover et le gain.
Tout se fait par simple clipsage : aucun câble n'est coupé, dénudé ou soudé. Retour à la configuration d'origine ? Remettez le bloc en place, retirez le HLAK — c'est fait.
Les avantages en un coup d'œil
- 100 % plug & play — aucun travail de découpe, de dénudage ou de soudure sur le câblage d'origine.
- Entièrement réversible — idéal pour les véhicules de leasing ; la configuration d'origine est restaurée en quelques minutes.
- L'autoradio d'origine est conservé — les commandes, l'écran, les boutons au volant et les fonctions d'origine restent intacts.
- Liberté de choix — dérivation sur les haut-parleurs avant ou arrière.
- Compatibilité directe — le connecteur Molex 4-PIN se branche directement sur l'entrée high level des caissons de basse actifs courants.
- Longueur de câble idéale — longueur largement suffisante pour aller du tableau de bord jusqu'au coffre.
Foire aux questions
Qu'est-ce qu'un câble adaptateur high level ?
Un câble adaptateur high level (HLAK) est un câble plug & play qui s'intercale entre le faisceau d'origine et l'autoradio d'origine, dérive le signal haut-parleur amplifié (high level) et le transmet via un connecteur Molex 4-PIN à un caisson de basse actif doté d'une entrée high level. Le câblage d'origine reste totalement intact.
Pour quels véhicules le HLAK-005 est-il adapté ?
Pour tous les véhicules équipés d'un connecteur autoradio Quadlock dans lequel le signal haut-parleur se trouve dans le bloc MQS marron amovible — en pratique principalement Volkswagen, Audi, SEAT, Škoda et Cupra. Vérifiez par vous-même : si le connecteur Quadlock contient un bloc marron déclipsable avec les fils de haut-parleurs, le HLAK-005 est compatible.
Le HLAK-005 fonctionne-t-il également avec un système audio premium ?
Non. Sur les systèmes équipés d'un amplificateur d'origine externe (comme Dynaudio, Bang & Olufsen, BOSE, beats ou Canton), le signal haut-parleur ne passe pas par le bloc MQS marron situé derrière l'autoradio. Le HLAK-005 est conçu pour les systèmes audio de base où l'autoradio pilote directement les haut-parleurs.
Dois-je dériver les haut-parleurs avant ou arrière ?
Cela n'a pas d'importance pour le caisson de basse : le signal musical est identique. Si vous utilisez activement le fader, choisissez la paire de haut-parleurs que vous laissez active afin que le volume du caisson s'adapte à ce que vous entendez réellement.
Ai-je besoin d'un câble remote (fil d'activation) ?
Généralement non. Les caissons de basse actifs avec entrée high level s'allument généralement automatiquement dès qu'un signal est présent sur l'entrée haut-parleur et s'éteignent d'eux-mêmes. Vérifiez le manuel de votre caisson de basse par sécurité.
Quels caissons de basse sont compatibles avec le connecteur Molex 4-PIN ?
Entre autres, les EDGE EDBX10ADSP et EDBX12ADSP ainsi que les Audison Prima APBX 10 AS2 et APBX 8 AS2 disposent d'une entrée high level où le connecteur Molex 4-PIN se branche directement. D'autres caissons de basse actifs équipés d'une entrée high level Molex 4-PIN sont également compatibles.
Ma voiture n'a pas de Quadlock avec bloc MQS — quel HLAK choisir ?
Utilisez alors le HLAK-001 universel (câble en T Quadlock/ISO) ou le HLAK-002 (adaptateur ISO), ou choisissez l'un des dizaines de câbles HLAK spécifiques aux véhicules pour des marques telles que Volvo, Ford, Toyota, Hyundai, Kia, Nissan, Honda, Mazda, Mercedes-Benz et BMW.
Est-ce que je perds la garantie ou dois-je couper le câblage ?
Non. Le HLAK se branche entièrement plug & play entre les connecteurs existants. Rien n'est coupé ni soudé, et l'installation peut être démontée sans laisser de traces pour revenir à la configuration d'origine.
