PMI-MA1 | Premium Multimedia Interface | Mazda 2015 - 2021 | MZD Connect

De Premium Multimedia Interface – Draadloze Apple CarPlay & Android Auto Interface voor Mazda is de perfecte upgrade voor voertuigen met het MZD Connect infotainmentsysteem. Deze module voegt naadloos moderne smartphone-functionaliteit toe aan je originele display, terwijl de strakke afwerking en de vertrouwde bediening van je Mazda volledig behouden blijven.

Met deze oplossing geniet je van draadloze Apple CarPlay, Android Auto, AirPlay en Mirroring. Je favoriete apps zoals Google Maps, Waze en Spotify worden direct op het originele scherm weergegeven en zijn eenvoudig te bedienen via de Commander-knop in de middenconsole of via het originele touchscreen.

---

Kenmerken

• Ondersteuning voor Apple CarPlay (bedraad en draadloos)
• Ondersteuning voor Android Auto (bedraad en draadloos)
• Apple AirPlay en Android Mirroring voor schermweergave

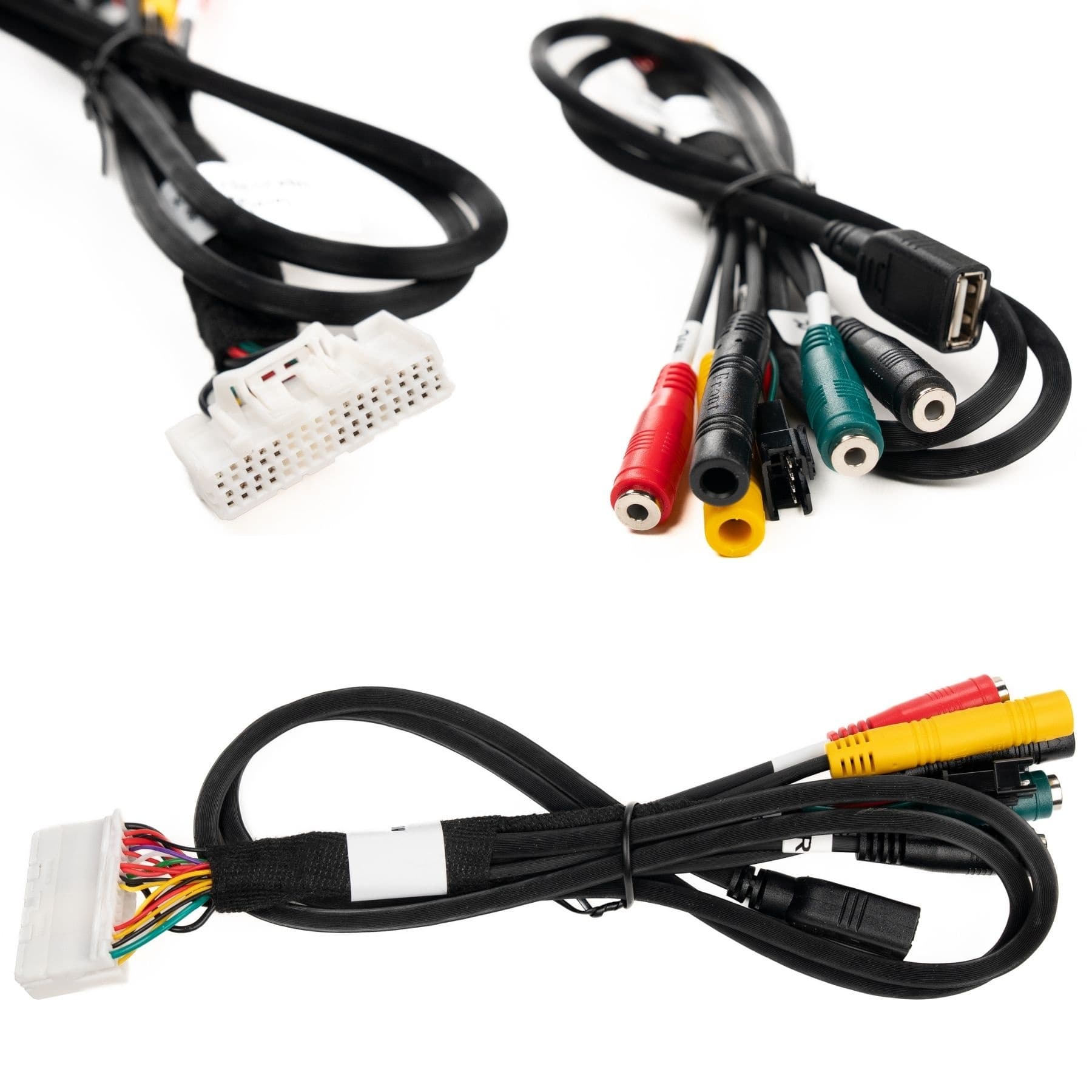

• USB-poort voor het afspelen van muziek en video vanaf USB-stick
• Compatibel met aftermarket camera’s (voor/achter, optioneel)
• Volledige integratie met OEM-bediening (Commander-knop & Touchscreen)
• Spraakbesturing via Siri en Google Assistant
• Werkt met populaire apps zoals Spotify, Waze, Google Maps en Apple Music

---

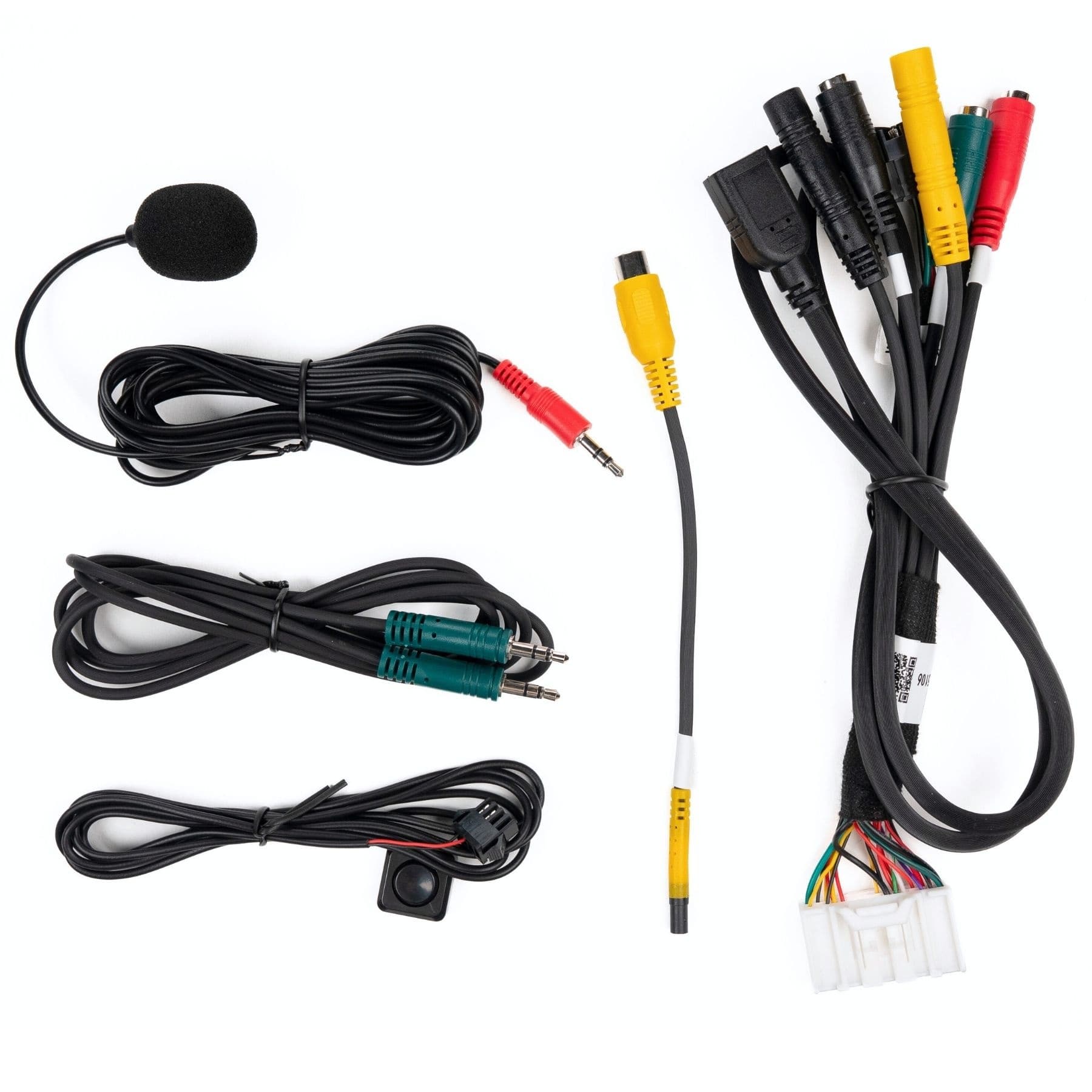

Inhoud

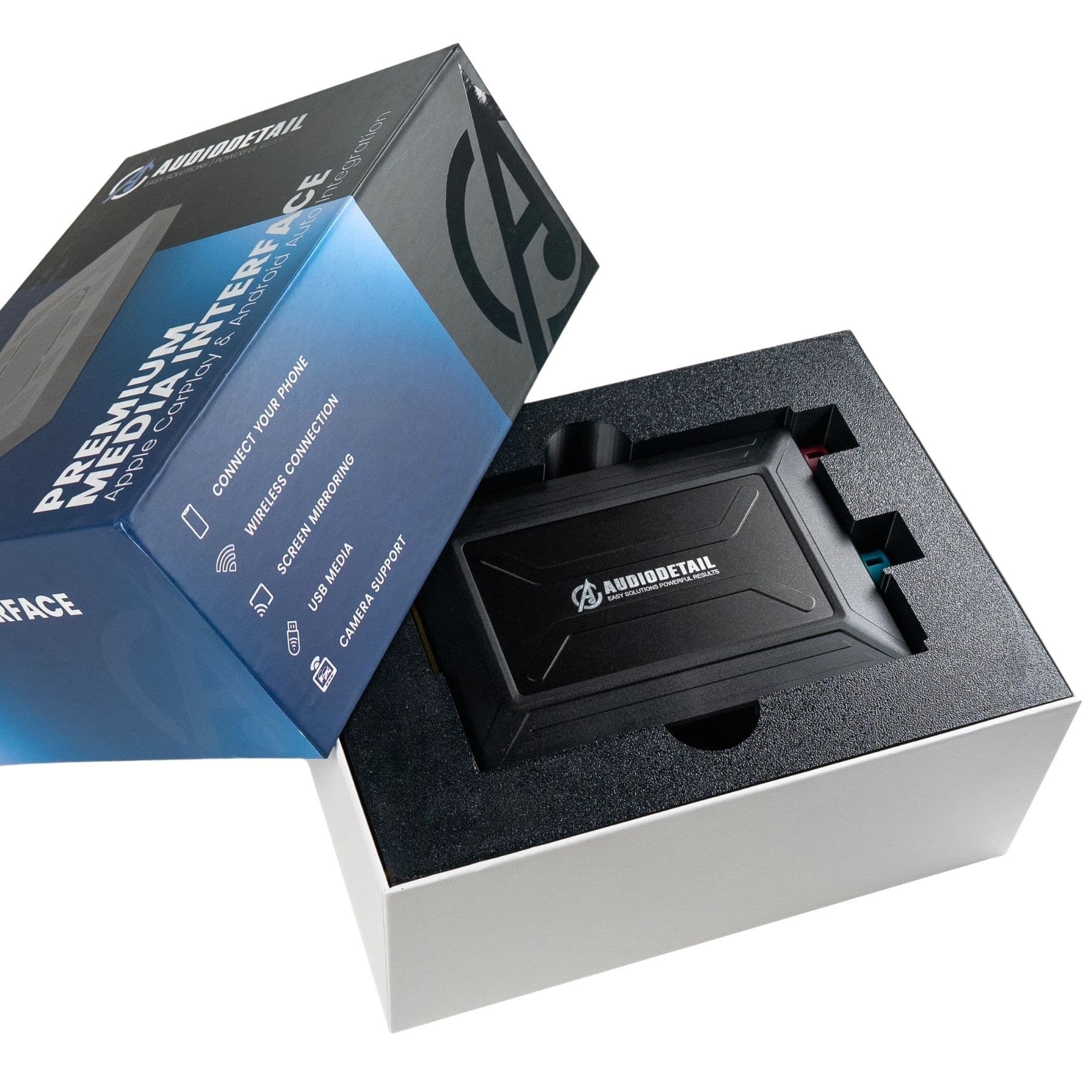

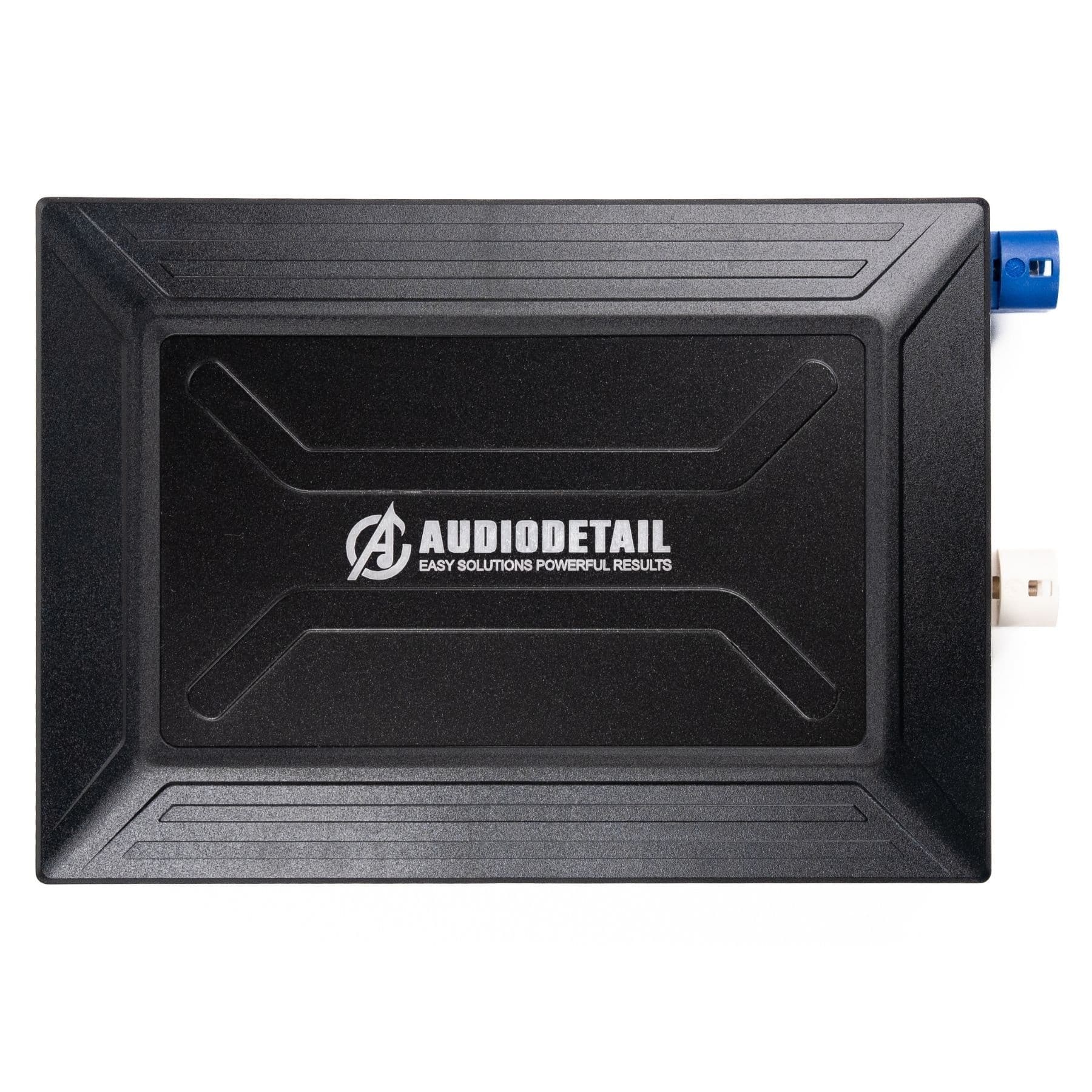

• 1x Premium Multimedia Interface (PMI-MA1)

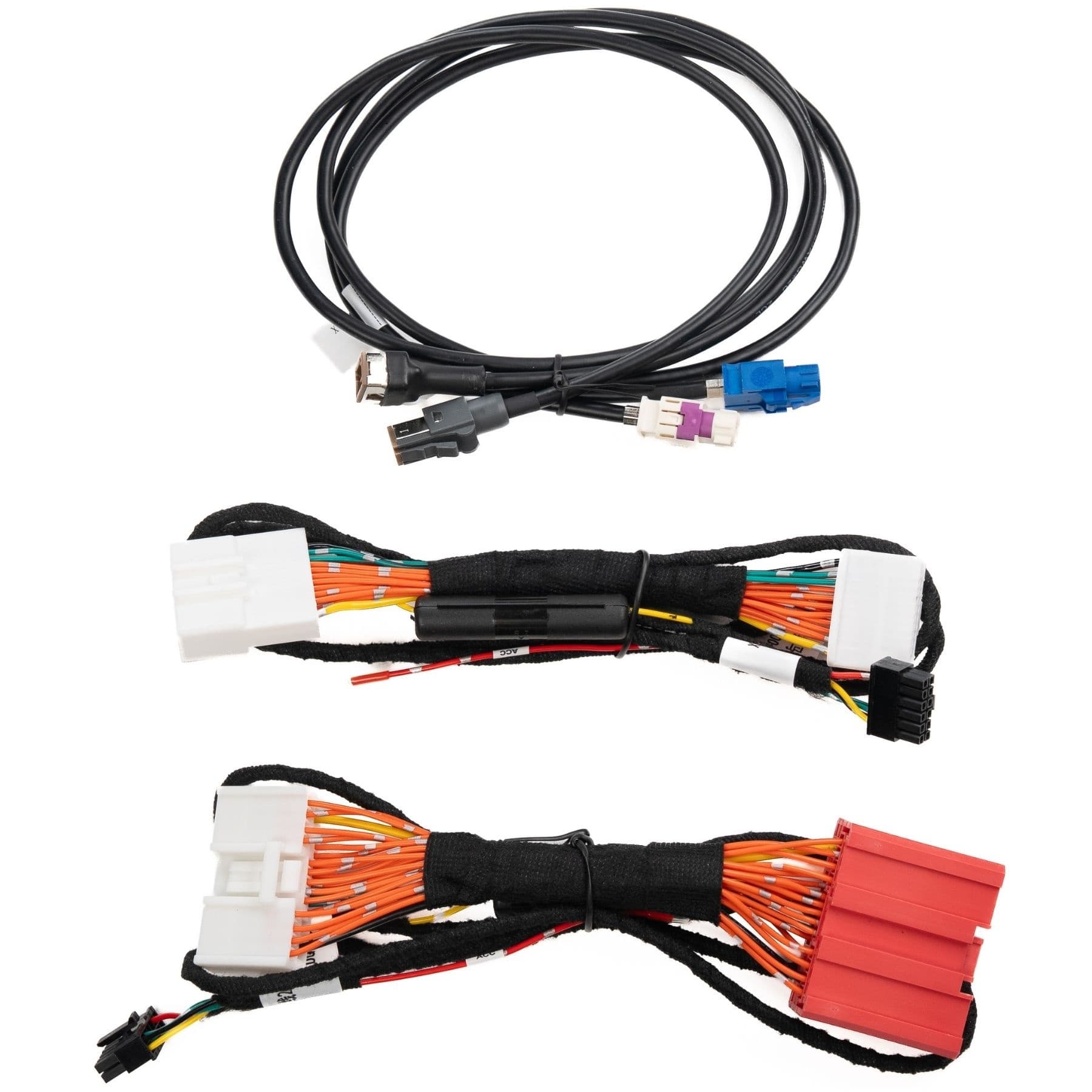

• 1x Voertuigspecifieke Plug & Play kabelset
• 1x Externe microfoon

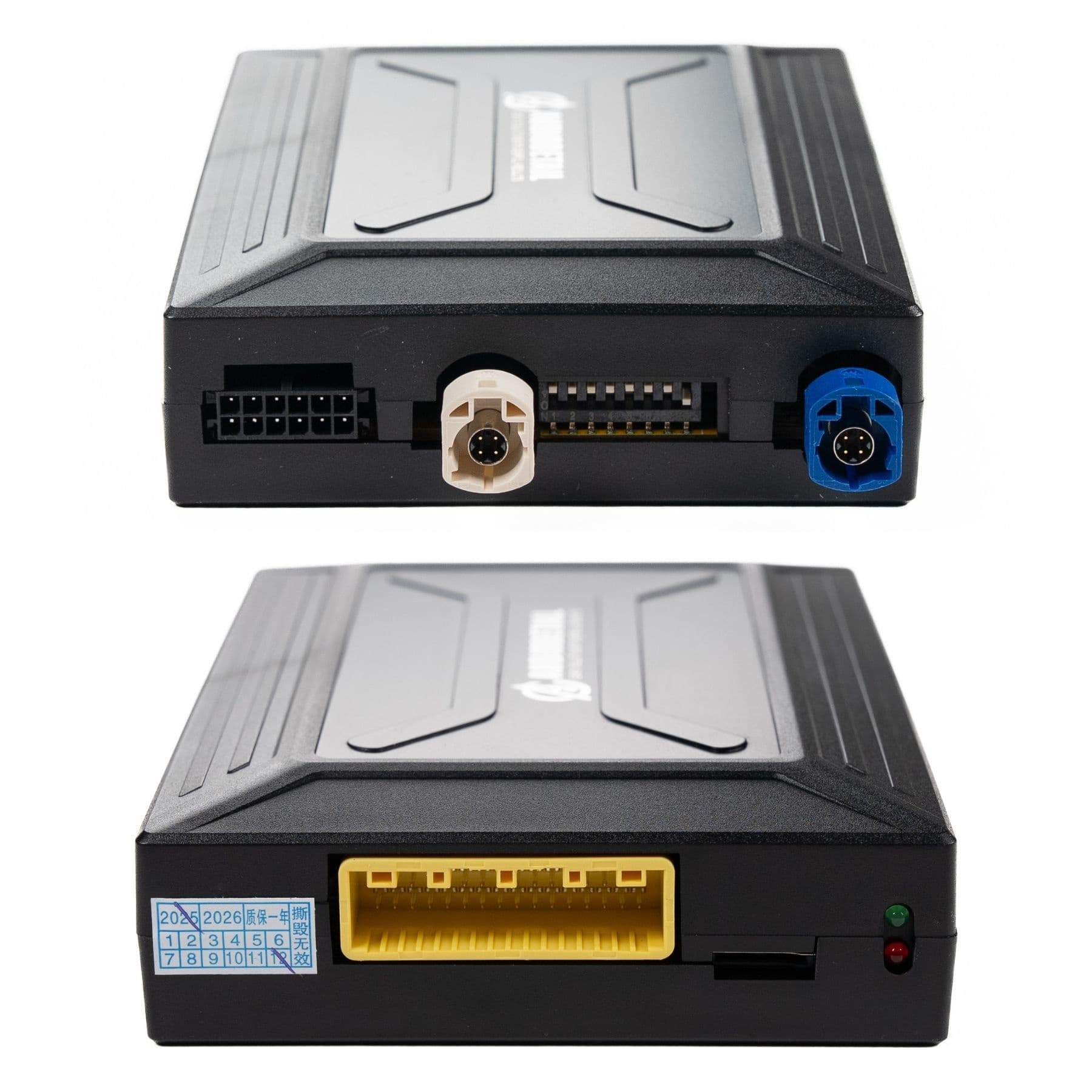

DIP Switch Instellingen

Mazda 3 / CX-4 / CX-5 / CX-8 / Atenza (8" Scherm)
Dip-switch instelling: schakelaar 1 ON

Mazda MX-5 (7" Scherm)
Dip-switch instelling: schakelaar 1, 4 en 6 ON

---

Uitleg van de aansluitingen

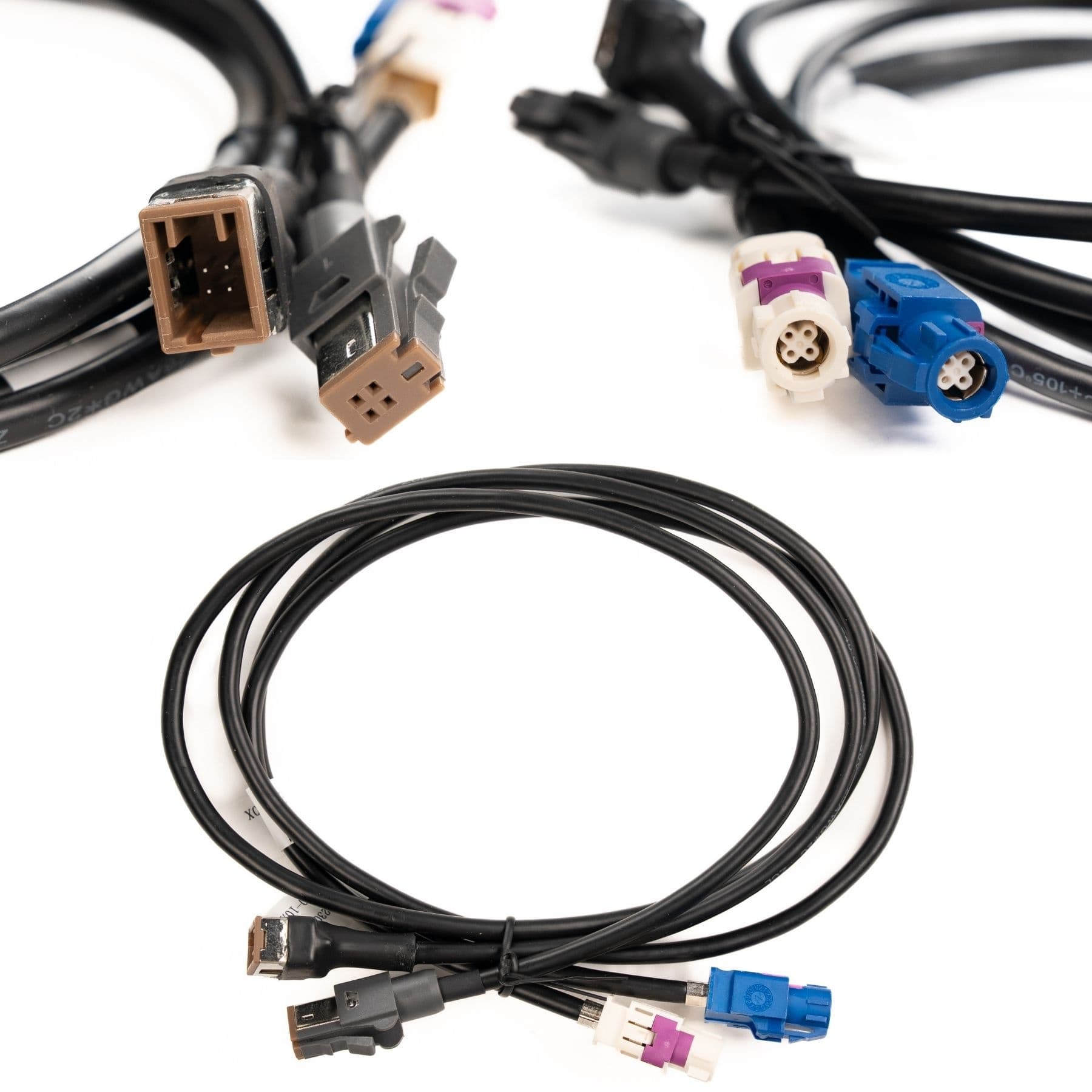

1. LVDS Aansluiting (Video)
De video-verbinding loopt bij Mazda direct via het scherm.
– Locatie: Achterop het display (Scherm).
– Werking: Haal de originele LVDS-kabel uit het scherm. Sluit deze aan op de Interface-kabel en steek de nieuwe stekker terug in het scherm.

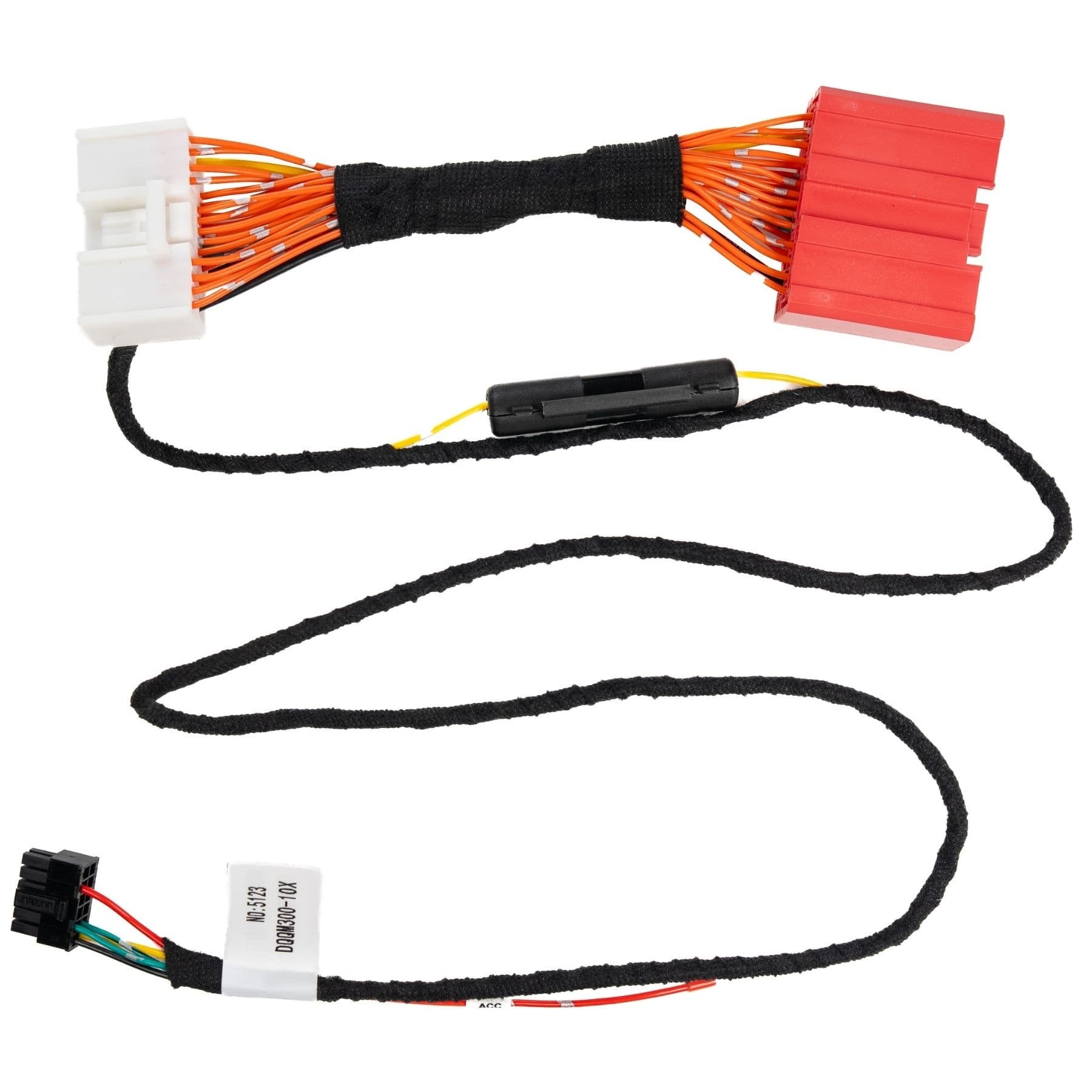

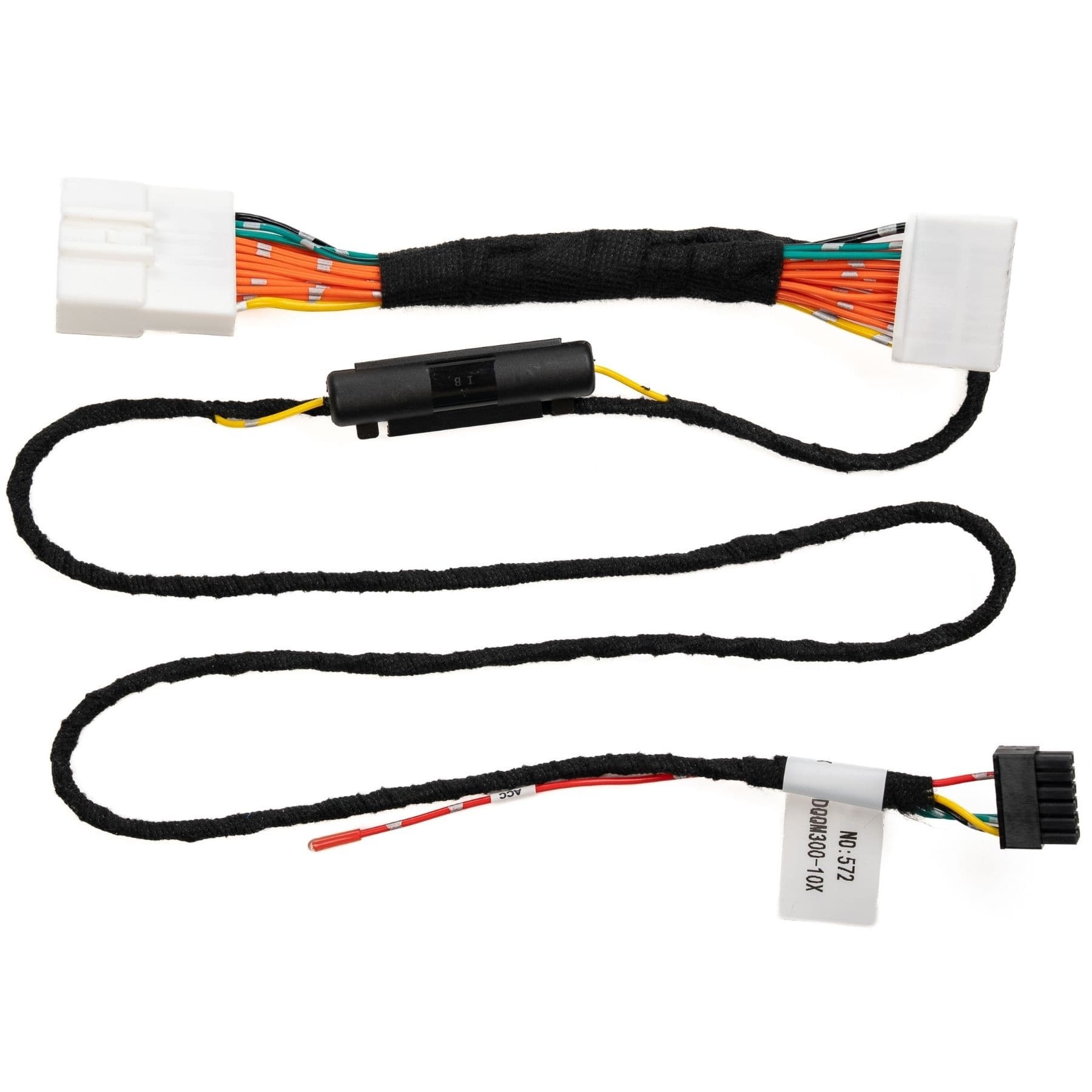

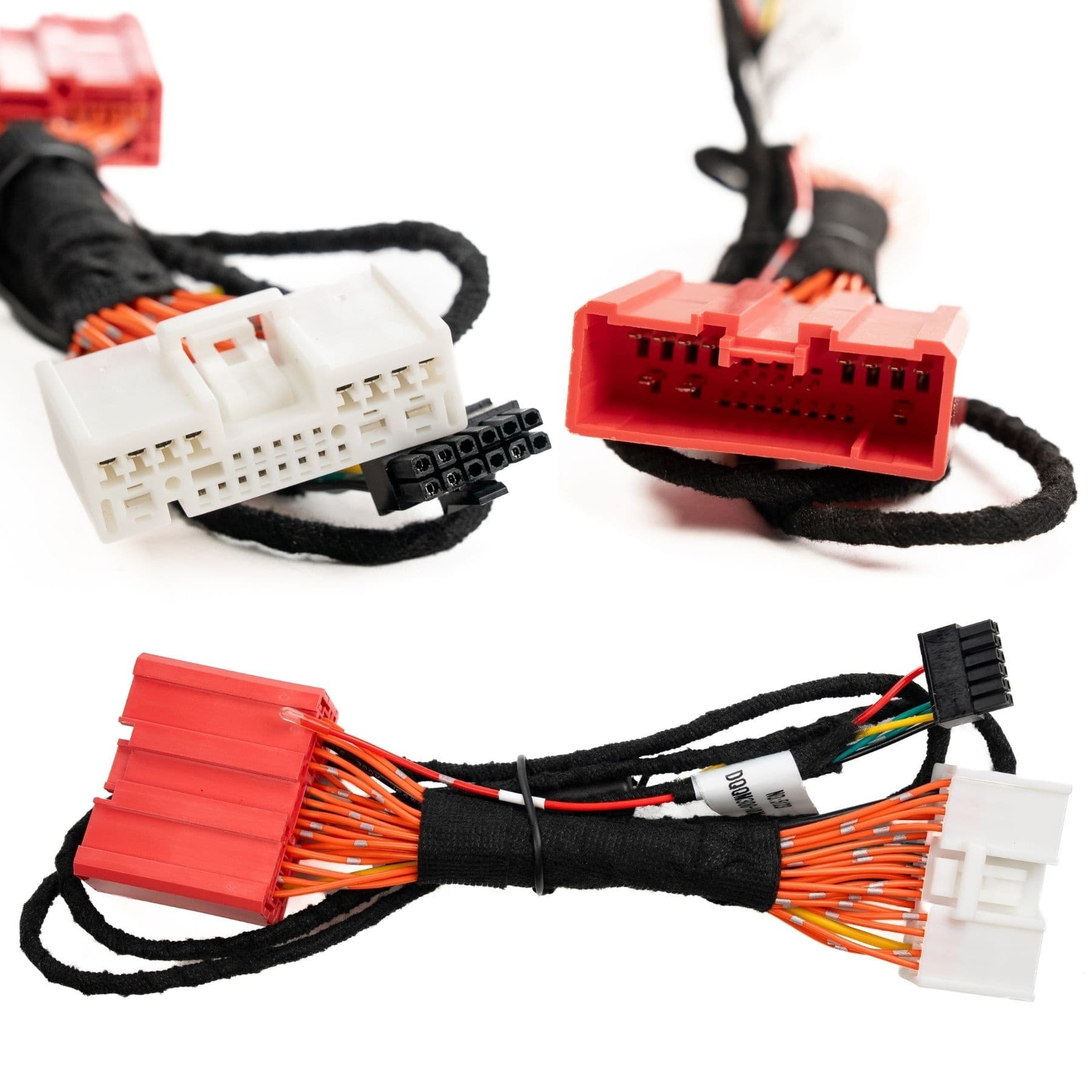

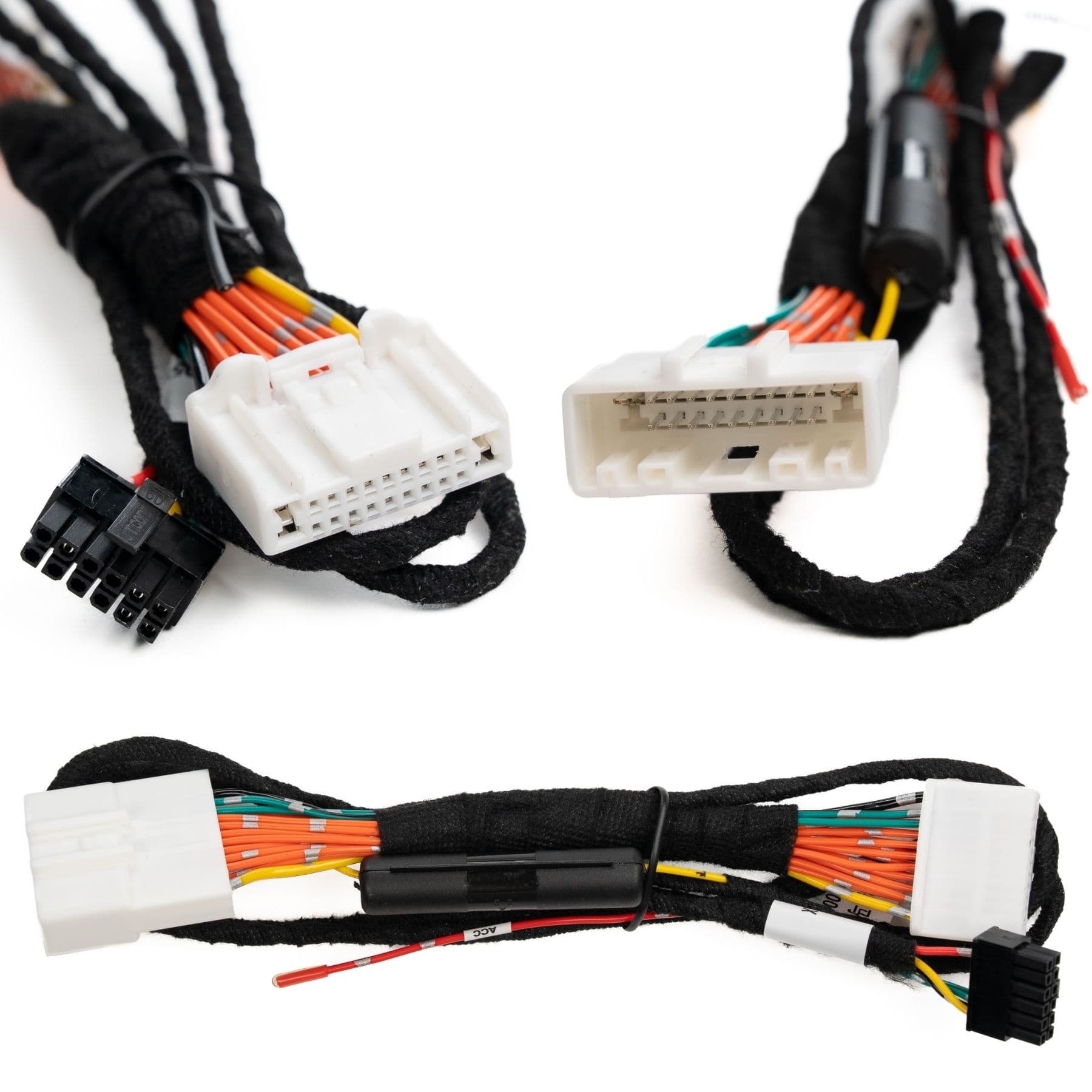

2. Stroom & CAN-bus (Head Unit)
De stroomvoorziening en besturing verlopen via de centrale module.
– Locatie: Achterop de hoofdmodule van de radio (Head Unit/CMU). Deze bevindt zich vaak achter het dashboard of in de middenconsole, gescheiden van het scherm.
– Werking: De bijgeleverde kabelboom wordt als Plug & Play tussenstekker geplaatst op de hoofdbekabeling van de radio-unit.
